解决方案四:数据中心解决方案

作者:      发布于:2020/11/27 14:12:27

数据中心解决方案

1.  概述

  随着互联网应用的日益广泛,人们对网络的依赖程度不断增加,互联网已经成为人们工作、生活不可或缺的工具。随着带宽需求的强劲增长,这几年IDC机房的发展速度极快。很多网络运营商、电信运营商以及许多大企业纷纷建设新的IDC机房。同时,为了满足中小企业的需求,以盈利为目的的托管机房也在加速建设。根据建设方的不同,我们可以大致将IDC机房划分为电信级和企业级两种。这两种IDC机房在本质上并没有根本的区别,而且互相学习、互相借鉴。但是,其区别还是显而易见的,其中最大的区别就在于机房的配线。电信运营商在建设大型机房方面具有更多、更成熟的经验。德菲特作为专业的基础物理连接产品制造商,在IDC机房建设方面有着丰富的经验,本文从电信运营商数据中心建设角度谈谈如何建设电信级IDC机房。


  2.  IDC 机房建造三原则

  节省机房空间,高可靠性运行和有效线缆管理是机房配线建设的三项基本原则。

  1)  节省空间

  IDC机房的建设是一笔巨大的投入,每一平米的建筑费用十分的昂贵。要做到节省机房空间,必须做好空间规划,选择适合的配线结构。高密度的配线设备以及小半径的线缆可以节省设备占地空间以及缆线通过的空间。

  2)  高可靠性

  网络中断不仅许多企业和机构将面临停工,而且意味着数百万美元的损失。IDC机房的可靠性是由机房配线产品的性能以及品质所决定的。由于网络故障70%是由配线产品产生的,因此应该选择那些经过长期考验有品质保证的产品。配线产品要有技术前瞻性,应该至少满足20到25年的需求。

  3)  有效线缆管理

  线缆管理起始于战略规划,合理的布局可以减少线缆长度。按照最新的配线管理观点,统一机架,简化机架组合可以使线缆管理更容易。配线设备要易于布放、易于接入以及简单的重新配置,减少维护中断时间。配线设备应具有充足的垂直和水平理线系统,机架和线缆路由要有全程半径保护,余缆要有存储。三线分离,电源线、铜缆以及光跳线路由分离。上走线,上走线易于线缆管理和设备散热。有效线缆管理的另一个重要作用是保证线缆有序排列,不占用散热通道,改善空气流通,提高机房制冷效率,减少能源消耗。

  3.  平面布局

  TIA-942将IDC机房划分为五个功能区

  1) 传输机房(ENTRANCE ROOM):用于布放运营商设备和网络划分点设备。它也可以在数据机房之内。但出于安全考虑,TIA-942建议使用独立机房。如果必须建在数据机房内,则应放置在主配线区内(MDA)。

  2) 主配线区(MDA):布放主网络交叉连接设备,也是数据中心网线系统的中心交换点。

  3) 水平配线区(HDA):HDA是水平交叉连接区,分配到设备区的线缆。可以是一个或多个,取决于IDC的规模。TIA-942建议一个HDA机房最多是2000条UTP或同轴电缆。标准还规定光缆和UTP线缆及同轴电缆应分机架配线。

  4) 特定配线区(ZDA):这是为那些无法安装跳线盘的网络设备机柜安排的网线配线区。如,主机架和服务器等。

  5) 设备配线区(EDA):这是网络机柜和机箱配线区。


  4. IDC 结构设计

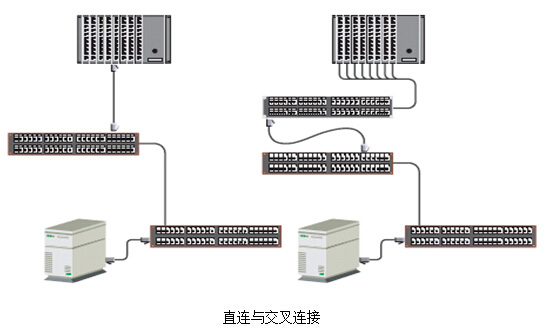

  1)  交叉连接理念

  目前常用的配线连接有两种方式,一种是直接连接,另一种是交叉连接DFTELECOM提倡交叉连接配线,交叉连接可以建设富有逻辑性和易于管理的基础网。交叉连接是将所有设备侧的线缆在配线设备的后侧进行永久性端接,以后不需再做更改。有源设备间的连接,路由更改,测试以及设备维护等操作,都使用跳线在配线设备的前面完成。交叉连接使得配线操作变得简单,易于变更路由、接入以及测试。

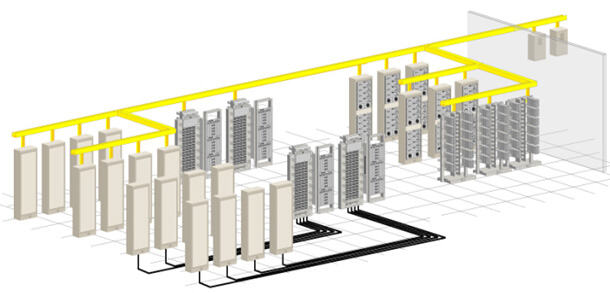

  2)  集中配线与分散配线

  现在机房建设主要采用两种配线结构,一种是集中配线式,另外一种是分散式配线。集中配线是由核心级交换机或二级交换机出来,经过一级配线,通过网线直接到达用户服务器。集中配线可以减少设备冗余,提高可靠性,减少排障时间,减少仪表配置,减少维护人员以及降低运行成本。

  分散式配线是将二层交换机安装在列头柜内,核心交换机与二层(或三层)交换机之间用光缆连接。列头柜内交换机通过网线连接到每一个服务器上去。它的优点是节省从核心交换机到用户服务器线缆的数量。

  DFTELECOM提倡的是集中配线方式。从核心(或二级)交换机直接通过网线布放到用户服务器上来。表面上增加线缆数量,但是在节能环保方面比较突出。这种方式可以节省7%~9%机房机架位,对于一个机房来说1000个正常机柜位大概能节省90个机柜位。其节约效果十分明显。

  集中配线,有源设备可以做到N+1备份,可以减少设备数量以及冗余。分散式布线会增加设备冗余,而且会增加能耗。目前每增加1w设备功耗,电源功耗会增加2.84W,这包括制冷和设备用电。

  集中配线减少了有源设备分布,测试仪表数量,维护人员工作量,降低了维护成本。

  5.  IDC 机房应该注重的几个问题

  1) 未来数据中心需要更高宽带,刀片服务器虚拟化将会带动10G技术的需求。至少10G带宽应当作为我们建设未来IDC机房基础网时的一个参考。

  2) 机房空间的限定要求有更高密度的有源设备以及高密度线缆管理设备。

  3) 增长的功耗和热量散出要求更有效的制冷设计-无阻碍的空气流通;

  4) 冷热通道配置;

  5) 交流改直流,提高供电效率。

  6.  以太网配线解决方案

  通过建立使用以EDF的集中式交叉连接跳线系统,既能满足低成本的要求,也可以达到电信级别的服务。EDF提供了一个交叉连接区域,可以将来自中心机房的所有以太网设备连接到一起,从而形成了一个共同的操作界面,可以对以太网服务进行添加、升级和重组。在这种简化的架构中,所有网络设备做永久性端接,并且,一旦完成端接,今后将不再需要管理。技术人员在电路跳接、维护以及其它操作时,使用半永久性跳线在EDF前面做交叉连接。这种灵活、友善的设计支持在以太网配线系统中进行效地扩充和变更。DFTELECOM的以太网配线架EDF含有垂直理线器以及上、下水平跨接走线槽,每个机架可最多提供912个以太网端口。

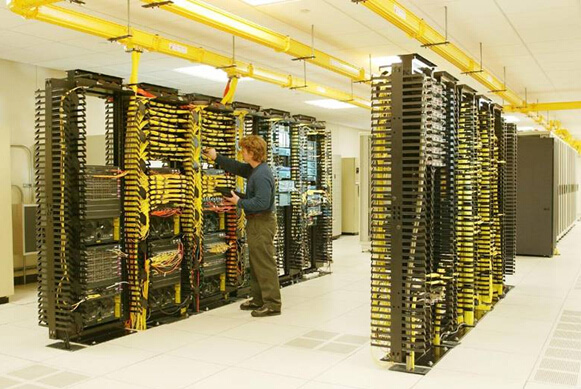

EDF 配线架

  7.  布线解决方案

  多年来,UTP网线以其高性价比、即插即用式的连接以及易于安装,一直作为水平布线的首选媒介。几乎没有例外。然而,随着业务的增长和IDC机房需求的增加,传输速率已经开始向高速数据流过渡。

  DFTELECOM增强型六类线解决方案,可以在100m内提供10Gbps以太网传输。后向兼容,可以实现1000Mbps到10Gbps网的无缝隙过渡。对于大型数据中心,传输距离超过55m,传输速率超过1000Mbps,Copper Ten可以支持未来多年的应用,可以放心的使用,而不必担心重铺线缆。

  高性能的六类解决方案同样适用于IDC机房,可以在55m以内支持10Gbps以太网应用。DFTELECOM六类解决方案提供最好的性能,带宽并保证零误码。DFTELECOM六类网线,由于减少了直径,可以节省32%的路由空间。DFTELECOM六类解决方案,节省空间,稳定的性能和易于线缆管理。

  我们将空气引入线缆,作为绝缘材料组成部分这样降低了绝缘材料的介电常数,减小了线缆直径32%。介电常数的降低,使得线缆相关的电气性能大幅提高。

  1) 增强型六类网线(6A类)

  2) 带宽扩展到500Mhz,非屏蔽

  3) 在100米距离内内完全支持10GBase-T

  8.  成功案例

  德菲特结合TIA-942国际标准为客户提供完整的IDC解决方案。DFTELECOM的IDC解决方案已被广泛地应用于中国电信、中国联通、中国移动等各大电信运营商,DFTELECOM解决方案同样被广泛应用于企业网中,如谷歌、电力、广电、银行以及校园专网等行业。DFTELECOM产品优良的品质,专业的解决方案在业内赢得了良好的口碑和广泛的赞誉DFTELECOM以专业的实力,丰富的经验以及优良的品质助您打造电信级的IDC机房。
